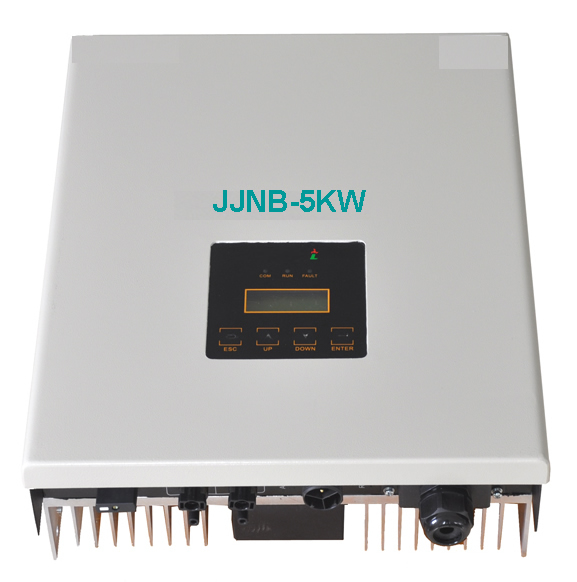

佳洁牌3-5KW太阳能并网逆变器
佳洁牌3-5KW太阳能并网逆变器
1.直流侧ZVS型BOOST电路，功耗更低、电路更可靠；
2.网侧为多级开关H-Brigde电路，共模电压极低，更适合国内农村电网；
3.最高效率98.7%, 宽电压输入范围；
4.内置直流开关，方便安装调试；
5.无变压器,无风扇设计，寿命更长；
6.多路高效MPPT技术，可单独输入，也可直接交联输入；
7.大屏幕LCD监控，无需设置；
8. IP65设计,户外安装；
-
详细描述
佳洁牌3-5KW太阳能并网逆变器
1.直流侧ZVS型BOOST电路，功耗更低、电路更可靠；
2.网侧为多级开关H-Brigde电路，共模电压极低，更适合国内农村电网；
3.最高效率98.7%, 宽电压输入范围；
4.内置直流开关，方便安装调试；
5.无变压器,无风扇设计，寿命更长；
6.多路高效MPPT技术，可单独输入，也可直接交联输入；
7.大屏幕LCD监控，无需设置；
8. IP65设计,户外安装；
型 号
JJNB-3KW
JJNB-4KW
JJNB-5KW
直流
最大输入功率
3500W
4500W
5500W
最大输入电压
600V
600V
600V
额定直流电压
360V
360V
360V
MPPT电压范围
120 - 550V
120 - 550V
120 - 550V
满载电压范围
150 - 500V
200 - 500V
200 - 500V
启动电压
150V
150V
150V
关断电压
120V
120V
120V
最大输入电流
12A/12A
16A/16A
18A/18A
MPPT最大短路电流
16A/16A
20A/20A
20A/20A
MPPT 路数
2
2
2
MPPT最大输入功率
2000W /2000W
2500W /2500W
3000W/3000W
MPPT 输入组串数
1/1
1/1
1/1
直流连接类型
MCⅣ 防水端子
MCⅣ防水端子
MCⅣ防水端子
交流输出参数
最大视在功率
3500VA
4500VA
5500VA
额定输出功率
（功率因数=1）
3000W
4000W
5000W
额定电网电压
220V/230V/240V
220V/230V/240V
220V/230V/240V
额定电网频率
50Hz/60Hz
50Hz/60Hz
50Hz/60Hz
最大输出电流
16A
20.0A
25.0A
电网电压范围*
185-276V
185-276V
185-276V
电网频率范围*
45-55Hz/55-65Hz
45-55Hz/55-65Hz
45-55Hz/55-65Hz
功率因数
0.8i…1…0.8c
0.8i…1…0.8c
0.8i…1…0.8c
总电流谐波畸变
<2%
<2%
<2%
启动并网功率
15W
15W
15W
夜间自消耗
<1W
<1W
<1W
待机损耗
6W
6W
6W
交流连接类型
L-N-PE防水端子
L-N-PE防水端子
L-N-PE防水端子
效率
最大效率@360Vdc
98.5%
98.5%
98.5%
欧洲效率@360Vdc
97.7%
97.7%
97.7%
MPPT 效率
99.9%
99.9%
99.9%
安全与保护
直流绝缘保护
标配
防孤岛保护
标配
直流开关
标配
漏电流监控模块
标配
电网监控及保护
标配
直流反接保护
标配
交流短路保护
标配
专用EMC电路
标配
过压保护
压敏电阻
参考标准
安规标准
EN 62109, AS/NZS 3100
电磁兼容标准
EN 61000-6-1, EN 61000-6-3, EN 61000-6-2, EN 61000-6-4, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12
并网标准
CQC ,VDE-AR-N-4105, VDE 0126-1-1, RD1699, CEI0-21, C10/11, G83/2, UTE C15-712-1, AS4777
物理结构
尺寸（WxHxD）
355x425x165mm
重量
18.5kg
环境防护等级
IP 65
安装方式
壁挂(垂直)
运行参数
工作温度范围
-25°C to +60°C（大于45℃降载）
相对湿度
0%- 98%，无凝露
海拔
<2000m
噪音
<40dB
并网联接
无变压器
人机操作
LCD
通讯
RS485/WiFi/ GPRS/USB
